MB2多波束測深儀
產品信息
MB2多波束測深儀適用于小型船只快速且靈活安裝，廣泛用于需要使用便捷、快速布放且分辨率要求較高多波束系統的淺水測繪公司，港口機構，疏浚公司以及其他用戶。MB2可選配集成IMU和GPS艏向系統，也可集成直讀表面聲速儀來簡化安裝和校準，使得MB2完美使用于臨時租用船，小型測量船和ASV。MB2的特點在于專用圓柱形發射陣列，較大范圍的發射頻率，提供了更廣的覆蓋范圍和更窄的聲波束，比MB1的性能更好。MB2采用相位和振幅底部檢測方法，在110m水深下掃寬高達140°。它采用24位原始數據，可通過控制軟件采集原始水柱和海底信息。
產品特點
? 1.8o x 1.8° 波束寬
? 可選掃寬，高達140°
? 用戶可調節頻率范圍，200 - 460 kHz
? 24 位分辨率，無模擬TVG
?
用戶可選波束數目，10 ~ 256個
? 水柱背向散射數據為標準功能
? 側掃和小片數據為標準功能
? 原始數據的記錄，用于后處理，波束形成，底部監測
? 鈦合金外殼
? 選配集成Applanix POS MV慣導
? 選配集成直讀表面聲速儀
基本參數
頻率 | 200-460kHz可調 |
掃寬 | 10-140° |
波束角度 | 1.8° x 1.8° |
量程分辨率 | 2cm |
最大ping率 | 60Hz |
最大測深范圍 | 200m |
波束數 | 10-256個波束 |
海底檢測方法 | 振幅和相位 |
數據輸出 | 水深，水柱背向散射，小片數據，側掃，實時不確定采集 |
環境 | 耐壓：100m MB2 操作溫度：-5 ~ +35°C MB2 存儲溫度：-20 ~ +55°C RTA 操作溫度：-5 ~ +50°C RTA 存儲溫度：20 ~ +65°C
|
供電要求 | 12–30VDC，15-30W取決于選擇 |
產品應用

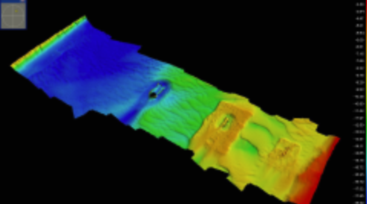

密西西比河測量

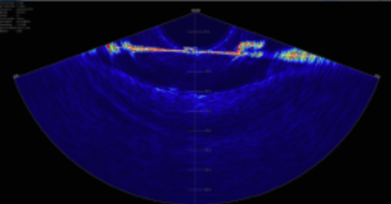

Santa Barbara港口外排水口擴散
