Sounder Lite
便攜式單波束測深系統
Sounder Lite是一款自主研發的便攜式單波束測深系統，外形小巧， 結構緊湊且使用便捷，廣泛應用于海圖測繪 、水文調查及大陸架的測量 、海洋工程勘察 、航道疏浚等場景。
系統采用了高強度鋁合金外殼，IP67防水一體化設計，既可集成于無人船 、浮標等無人平臺，亦可便捷安裝于小型測量船或臨時租用船只，對內河 、內湖 、近海等水域進行精密水深測量。

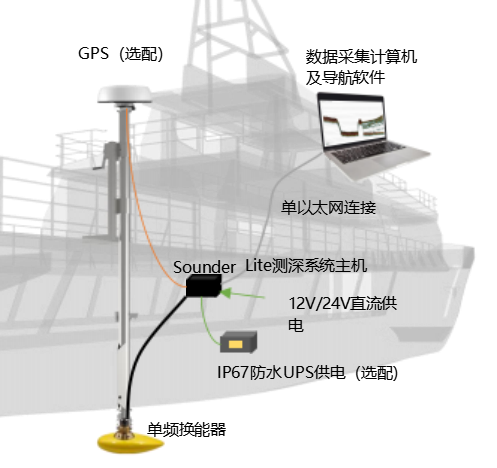

系統標配OPT Sounder數據采集導航軟件，軟件內可實現測深系統主機參數全面配置，單以太網連接可同時輸出帶時間戳的回波聲圖和數字水深，確保水深判讀準確。
產品特點
# 便攜緊湊， 采用一體化高強度鋁合金外殼，IP67防護等級， 無論何種安裝平臺，都可獲取高精度水深數據
# 四接口設置， 既可配合導航軟件單線纜輸出數據， 也可外接第三方軟件進行數據集成
# 全自動模式， 可自動控制增益和量程
# 標配的導航軟件可實現主機參數全配置，位置水深同步時間戳
# 選配IP67防護等級UPS， 斷電不停機
基本參數
Sounder Lite換能器技術參數 | |
聲學頻率 | 208kHz |
波束角 | 8° |
測深范圍 | 0.15m～300m |
發射脈寬 | 0.1～0.5ms |
輸出功率 | 分四檔可調 |
精度 | 1cm±0.1％所測深度 |
PING率 | 最大20Hz |
調相 | 自動 |
增益 | 人工或自動，0-40dB |
聲速范圍 | 1400m/s - 1600m/s |
輸出格式 | NMEA DBT, NMEA DBS, DESO 25, ODOM, SDH13D |
尺寸 | 22cm長ⅹ11cm寬，標配纜線長10m |
重量 | 2kg |
Sounder Lite主機技術參數 | |
電源供電 | 12VDC或24VDC |
通訊接口 | 以太網接口，電源口，換能器接口，數據串口（GPS輸入輸出，PPS，水深輸出） |
外殼尺寸 | 20cm x 15cm x 8cm |
重量 | 2.5kg |
外殼材質 | 高強度鋁合金外殼 |
防護等級 | IP67 |
導航軟件 | OPT Sounder采集導航軟件，可軟件內實現測深儀參數全控制，數字水深及回波聲圖（帶時間戳）數據全輸出 |
UPS（選配） | 輸入：100~264AC，充電時間：8小時，可在線充電 輸出：24VDC，最大輸出：6A，最大功率：360Wh 防護等級：IP67 |
